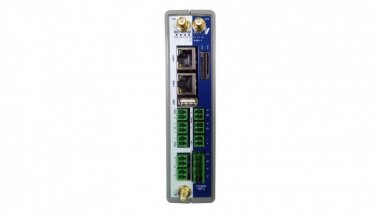

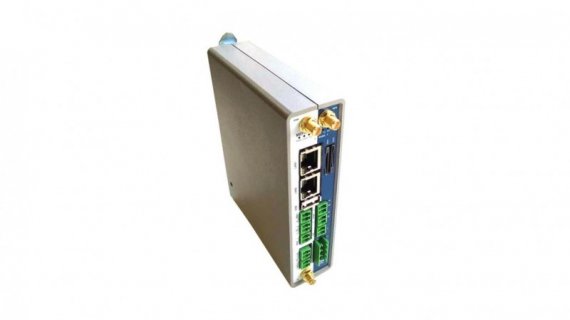

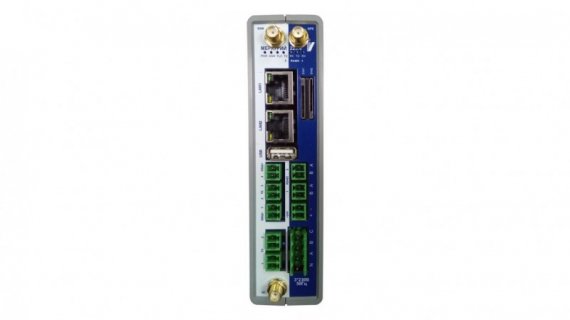

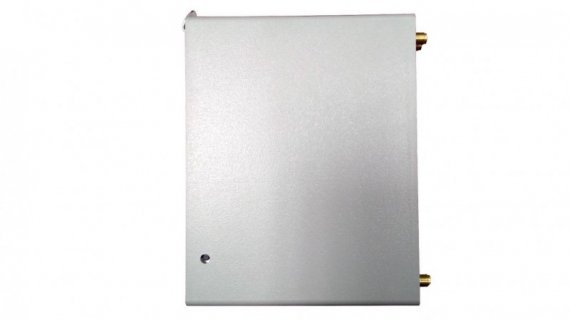

42 Меркурий Роутер 2 хRS-485, PLC PRIME, 2 хEthernet 225.4 RRL4EE

Контроллеры Меркурий 225.4 в исполнениях УСПД и PLC роутера используются в автоматизированных системах под управлением программных комплексов, в автономном режиме и в системах локальной автоматизации. Контроллеры Меркурий 225.4 работают на различных объектах электроэнергетики: трансформаторных подстанциях, трансформаторных пунктах распределительных сетей, промышленных предприятиях и др.

Используемые технологии PLC PRIME и G3-PLC+RF Hybrid оптимальны для создания интеллектуальной сети в автоматизированных распределенных системах учета и управления. УСПД Меркурий 225.4 также может использоваться в сети PLC-II совместно с концентраторами Меркурий 225.21 для обеспечения совместимости с ранее установленным оборудованием.

Меркурий 225.4 полностью соответствуют отраслевым требованиям для УСПД, в том числе технической политике ПАО «Россети».

Поддержка сети PLC

Является базовым узлом PLC сети. Поддерживает прямой канал для работы систем верхнего уровня со счетчиками в PLC-сети: запросы, поступающие с верхнего уровня, автоматически транслируются счетчикам; данные счетчиков автоматически отправляются на верхний уровень. Обмен данными со счетчиками выполняется по протоколу СПОДЭС/DLMS.

Модели счетчиков производства ООО «НПК Инкотекс» с поддержкой протокола DLMS/COSEM, СПОДЭС:
Меркурий 204 ARTM, Меркурий 208 ART, Меркурий 234 ARTM, Меркурий 234 ART, Меркурий 238 ART. При этом в коде модели счетчика должны быть литеры D и L4.

Надежная связь

Поддержка нескольких каналов для связи с УСПД, промышленными контроллерами, системами сбора.

Автоконфигурирование

Реализована концепция Plug and Play.

Надежная работа

Наработка на отказ не менее 150 000 ч.

Информационная безопасность

Обеспечивается работа в режиме защищенного канала (VPN).

Преимущества технологий

Технологии PRIME-PLC и G3-PLC+RF Hybrid оптимальны для создания разветвленной интеллектуальной сети в автоматизированных распределенных системах управления:

• открытые протоколы, общедоступные стандарты;
• ориентация на взаимозаменяемое оборудование различных производителей;
• высокая скорость передачи данных, до 1 Мбит/c;
• мониторинг счетчиков в режиме реального времени.

Дополнительные преимущества G3-PLC+RF Hybrid:

• увеличение помехоустойчивости и пропускной способности за счет «бесшовного» взаимного резервирования сред передачи данных;
• стабильная связь за счет автоматического выбора более качественного канала.

Требования к протоколам

На верхнем уровне (в УСПД/контроллере, Системе сбора, Конфигураторе) должен поддерживаться один из следующих протоколов:

• HDLC over UDP
• HDLC over TCP
• DLMS UDP wrapper
• DLMS TCP wrapper
• HDLC over RS485

  Технические характеристики

  Номинальное напряжение основного питания от однофазной сети переменного тока, В	230
  Рабочий и предельный диапазон питающих напряжений от однофазной сети переменного тока, В	от 160 до 300
  Номинальная частота сети, Гц	50
  Максимальная потребляемая полная мощность от однофазной сети переменного тока, В∙А	20
  Номинальное напряжение резервного питания от источника постоянного тока, В	24
  Рабочий и предельный диапазон питающих напряжений от резервного источника постоянного тока, В	от 21 до 27
  Максимальная потребляемая мощность от источника постоянного тока, Вт	20
  Поддерживаемые стандарты PLC	• PRIME 1.3.6/1.4,
  	• G3-PLC Hybrid PLC&RF
  Диапазон частот PLC, кГц	Cenelec A, от 35 до 90
  Диапазон частот RF, МГц	868
  Число опрашиваемых счетчиков по интерфейсам PLC и RF, шт., не менее	1000
  Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с	от 1200 до 115200
  Максимальное количество опрашиваемых счетчиков по интерфейсу RS485 без использования (с использованием) повторителей, шт.	32 (256)
  Номинальный ток опроса датчиков встроенных дискретных входов, мА	5
  Номинальное напряжение опроса датчиков встроенных дискретных входов, В, общий провод положительный	24
  Коммутационная способность встроенных дискретных выходов:
  • переменный ток, активная нагрузка и нагрузка класс AC15	3 А / 250 В 3 А / 24 В
  • постоянный ток, активная нагрузка	200 мА / 250 В 1 А / 24 В
  • постоянный ток, нагрузка класс DC13	100 мА / 250 В
  Глубина хранения данных по учету электроэнергии в 30-минутной (часовой) разбивке при 750 подключенных приборах учета, суток, не менее	45(90)
  Срок хранения результатов измерений, журналов событий и других данных, лет, не менее	10
  Точность синхронизации часов относительно источника точного времени по протоколу NTP, мс, не хуже	±10
  Точность хода часов, в том числе при отключенном питании, c/сут, не хуже:
  • в нормальных условиях	±0,5
  • в диапазоне рабочих температур	±3,0
  Наработка на отказ, ч, не менее	150 000
  Средний срок службы, лет, не менее	30
  Габаритные размеры, мм	148,5×122×35
  Масса, кг	0,33
