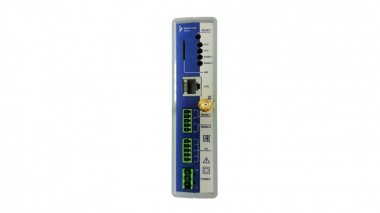

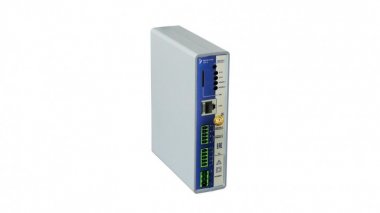

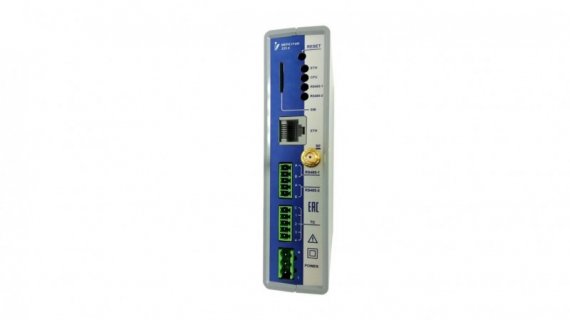

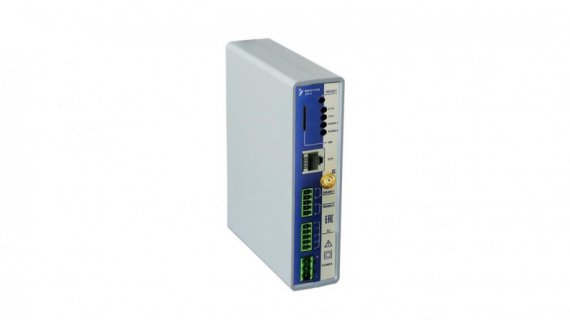

42 Меркурий Контроллер 225.4 RREK2

Контроллер Меркурий 225.4 в исполнении RRGxEK1 / RREK2 решает задачи технического и коммерческого учета электроэнергии, аварийного контроля, телемеханики. Контроллер используется для работы на трансформаторных подстанциях и трансформаторных пунктах распределительных сетей:

• в составе систем: АСУ ТП, АСТУЭ, телеметрии, АИИС КУЭ, СДТУ
• в автономном режиме
• в составе систем локальной автоматизации

Контроллер применяется для удаленного чтения данных счетчиков электрической энергии, MODBUS устройств, считывания показаний и состояния датчиков, трансляции команд управления, подачи команд управления. Может работать в режимах MODBUS RTU Slave, MODBUS RTU Master.

• сбор данных со счетчиков, реле контроля напряжений, MODBUS устройств, подключенных по линиям RS485
• трансляция команд управления, подача команд управления из Веб-интерфейса
• передача данных на верхние уровни по каналам: Ethernet, GPRS, LTE
• работа в сети GSM с “серым” IP-адресом при использовании бесплатного ПО Меркурий Коммуникатор
• доступ по прямому каналу к счетчикам электроэнергии и устройствам реле контроля напряжений в составе систем АИИС КУЭ
• передача данных измерений счетчиков и состояний параметров реле по протоколу IEC 60870-5-104 в составе систем телемеханики
• передача данных измерений счетчиков и состояний параметров реле по протоколу OPC UA в составе SCADA систем
• конфигурирование для работы в режиме защищенного канала (VPN)
• локальное чтение данных, конфигурирование и диагностика подключенных счетчиков и других устройств в Веб-интерфейсе
• обмен данными со счетчиками электроэнергии по протоколам СПОДЭС, Меркурий, а также по протоколам счетчиков других производителей

  Технические характеристики

  Максимальное количество опрашиваемых счетчиков электроэнергии и измерительных приборов, шт	256
  Рекомендуемое количество счетчиков электроэнергии и измерительных приборов для опроса по одной линии RS485 без использования повторителей, шт	32
  Независимые гальванически изолированные порты RS-485, шт	2
  Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с	от 1 200 до 115 200
  Порт Ethernet 10/100 Mbit/s, шт	1
  Гальванические изолированные дискретные входы, шт	4
  Параметры дискретных входов:
  • Максимальный ток опроса датчиков дискретных входов на канал, мА	5
  • Напряжение опроса датчиков дискретных входов, общий провод положительный, В	24
  Гальванически изолированные выходы телеуправления, шт	2
  Коммутационная способность выходов телеуправления:
  • ТУ: коммутируемый переменный ток, А	3
  • ТУ: коммутируемое переменное напряжение, В	250
  • ТУ: время переключения, не более, мс	8
  Встроенный GSM (GPRS/3G/LTE) модем	есть
  Точность суточного хода часов в диапазоне рабочих температур, с/сут	±0,5
  Номинальное напряжение сети переменного тока, В	230
  Диапазон рабочих температур, °С	от —40 до +70
  Гарантийный срок эксплуатации, лет	3
  Средняя наработка на отказ, ч	150 000
  Габаритные размеры, мм	140×110×35
  Масса, кг	0,3
