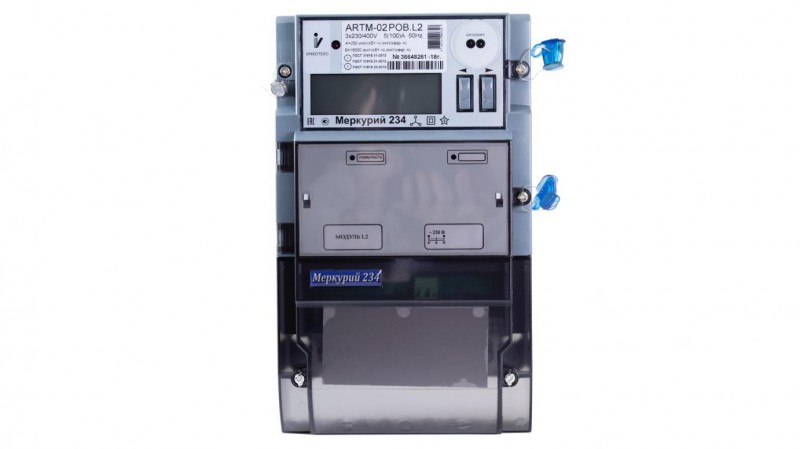

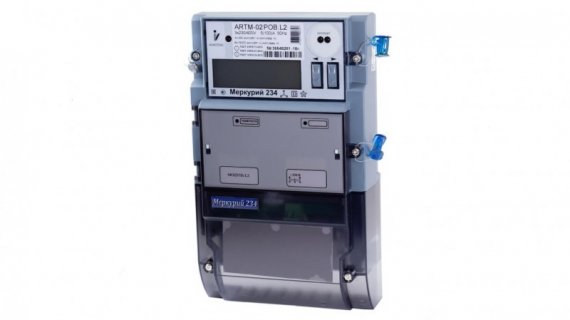

42 Меркурий Трехфазный многотарифный 234 АRTM(2)-00 (D)PK2BR.RRE

Счетчик выполняет функции коммерческого и технического учета электроэнергии и функции контроллера телемеханики. Используется как центральное звено "цифрового РЭС" для трансформаторных и распределительных подстанций.

В качестве контроллера телемеханики счетчик выполняет функции удаленного сбора данных от других счетчиков, от реле контроля напряжений и MODBUS устройств, подключенных по линиям RS485. Может работать в режимах MODBUS RTU Slave, MODBUS RTU Master. Имеет встроенные каналы дискретного ввода-вывода (каналы ТС и ТУ). Чтение параметров подключенных устройств, состояния датчиков и управление дискретными выходами возможно из систем верхнего уровня и локального Веб-интерфейса.

Обмен данными с системами АИИС КУЭ, АСУ ТП, АСТУЭ, ТМ, СДТУ и локальной автоматизации выполняется по каналам Ethernet, LTE. Поддерживаются протоколы СПОДЭС и «Меркурий». Обмен данными с системами верхнего уровня производится по протоколам MODBUS TCP, МЭК 870-5-104 и OPC UA.

• Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети»
• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • энергия всего от сброса показаний;
  • энергия на начало текущих и 123 предыдущих суток;
  • энергия на начало текущего и 36 предыдущих месяцев;
  • энергия на начало текущего и предыдущего года;
  • расход за текущие и предыдущие сутки;
  • расход за текущий и 11 предыдущих месяцев.
• Поквадрантный учёт реактивной энергии в двунаправленных счётчиках
• Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).
• Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
• Учёт технических потерь в линиях электропередач и силовых трансформаторах
• Измерение параметров электрической сети:
  • мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для анализа показателей качества электроэнергии;
  • значения углов между фазными напряжениями;
  • частота сети;
  • коэффициенты мощности по каждой фазе и по сумме фаз;
  • коэффициент искажения синусоидальности фазных кривых.
• Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
• Ведение журналов событий, включая события показателей качества электроэнергии
• Встроенные интерфейсы: оптопорт и RS-485 во всех моделях
• Дополнительные интерфейсы на сменных модулях: RS-485, GSM, NBIoT, PLC, Ethernet, XNB, LoRaWAN, DUAL SIM GSM/GPRS
• Возможность подключения резервного питания (6 – 12 В постоянного тока)
• Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой
• Автоматическая самодиагностика с индикацией ошибок
• Наличие встроенного реле на 60 или 100 А
• Две энергонезависимые электронные пломбы
• Датчик магнитного поля
• Запись несанкционированных воздействий в нестираемые журналы событий
• Многофункциональный ЖКИ c подсветкой и отображением OBIS- кодов отображаемых параметров
• Индикация параметров на ЖКИ при отключенном питании
• Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
• Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика
• Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии

  Технические характеристики

  Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	1,5 / 9
  Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
  Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт/В*А	6 / 30
  Количество тарифов	4
  Сохранность данных при перерывах питания, не менее, лет	10
  Межповерочный интервал, лет	16
  Гарантийный срок эксплуатации, лет	5
  Наработка на отказ, не менее, ч	320 000
  Рабочий диапазон температур, °С	от -45 до +70
  Масса, не более, кг	2,1
  Габаритные размеры, мм	173,5x78x288,5

  Метрологические характеристики

  Класс точности счетчиков (актив. / реактив.):
  • трансформаторного включения:	0,2S/0,5 и 0,5S/1
  • прямого включения:	1/2
  Номинальное напряжение, В:
  • трансформаторного включения:	3*57,7/100
  • прямого включения:	3*230/400
  Базовый / максимальный ток, А:
  • трансформаторного включения:	1/2; 1/10; 5/10
  • прямого включения:	5/60; 5/100
  Макс. ток для счетчиков прямого включения в течение 10 мс:	30*I макс
  Макс. ток для счетчиков трансформаторного включения в течение 0,5 с:	20*I макс
  Чувствительность при измерении активной энергии, А:
  • трансформаторного включения:	0,001/0,005
  • прямого включения:	0,02
