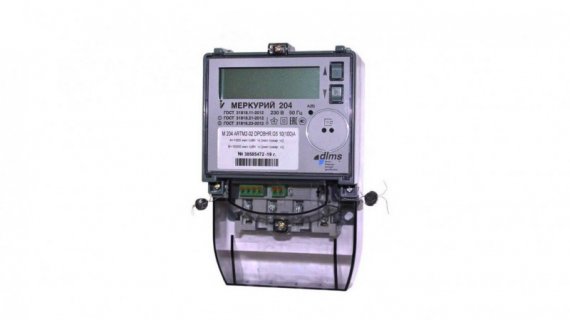

Меркурий Счетчик электрический для многотарифного учета 5(100) А, оптопорт, RS485, GSM, реле 204 ARTM(2)-02 (D)POBHR.G

Счетчик электрический Меркурий 204 ARTM(2)-02 (D)POBHR.G для одно- или двунаправленного многотарифного учета 5(100) А, оптопорт, RS485, GSM, реле

Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий
и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

ОСОБЕННОСТИ

Счетчики с протоколом DLMS/COSEM, СПОДЭС полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

энергия всего от сброса показаний;

энергия на начало текущих и 123 или 180 предыдущих суток;

энергия на начало текущего и 36 или 48 предыдущих месяцев;

энергия на начало текущего и предыдущего года (только в счетках с протоколом DLMS/COSEM, СПОДЭС);

расход за текущие и предыдущие сутки (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС);

расход за текущий и 11 предыдущих месяцев (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС).

Поквадрантный учёт реактивной энергии в двунаправленных счётчиках (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС).
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС).
Измерение параметров электрической сети:

мгновенные значения активной, реактивной и полной мощности с указанием направления вектора полной мощности;

действующие значения тока и напряжения, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;

частота сети;

коэффициент мощности;

коэффициент искажения синусоидальности напряжения (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС).

Один или два независимых профиля мощности с периодом интегрирования 30 минут или произвольным периодом интегрирования от 1 до 60 минут (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС), второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Сменные модули интерфейсов: RS-485, GSM, NBIoT, PLC, RF, CAN, LoRaWAN.
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60/ 100 А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров (только в счетчиках с протоколом DLMS/COSEM, СПОДЭС).
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM,СПОДЭС.
Дополнительный датчик тока в цепи нейтрали.
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
