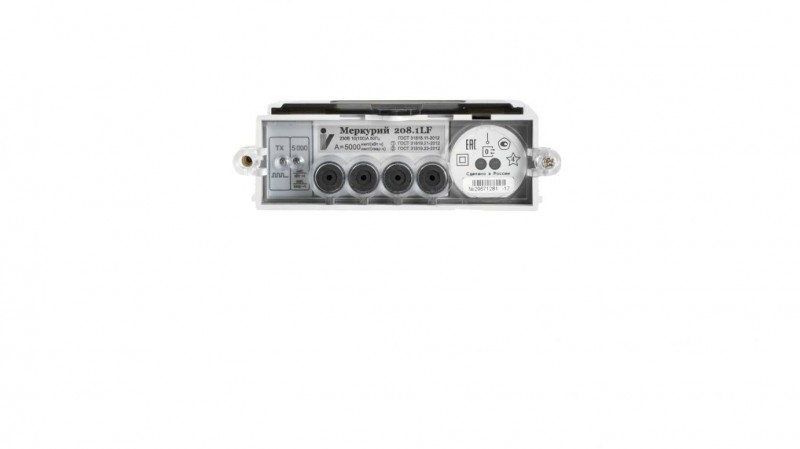

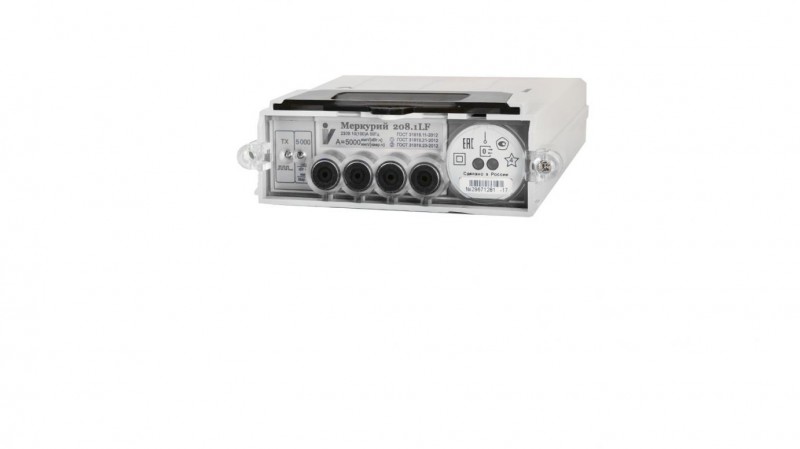

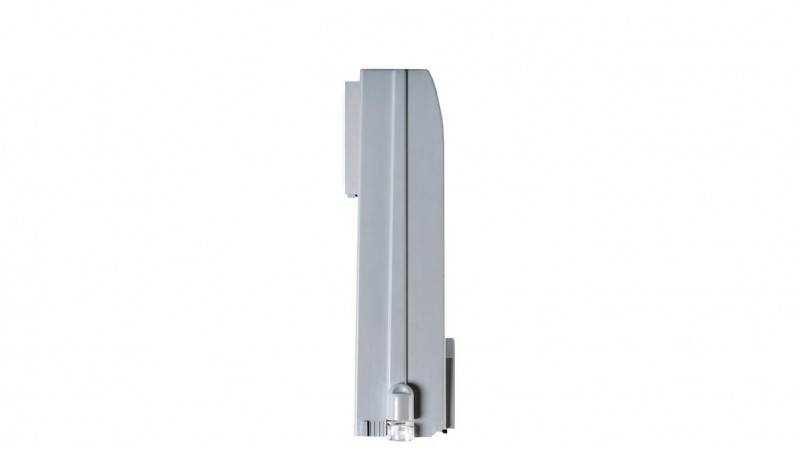

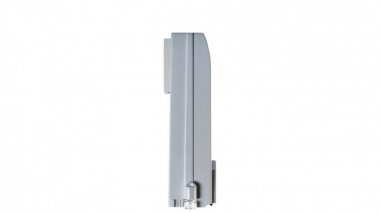

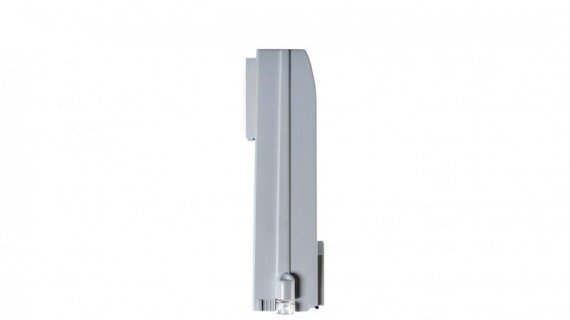

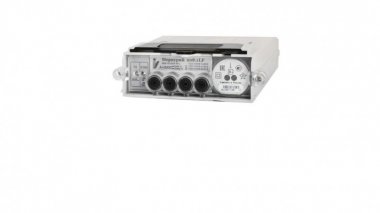

Меркурий Счетчик электрический для многотарифного учета 230 В, 10(100) А, 1,0/2,0, оптопорт, PLC PRIME, LoRaWAN 208 ART(2)-09 (D)POHWL4F04

Счетчик электрический Меркурий 208 ART(2)-09 (D)POHWL4F04 для двунаправленного многотарифного учета 230 В, 10(100) А, 1,0/2,0, оптопорт, PLC PRIME, LoRaWAN

Счетчики предназначены для двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.

ОСОБЕННОСТИ

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети». Счетчики имеют расщепленную архитектуру (сплит-счетчики)
с возможностью монтажа счетчика на опору и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ. Измерение, учёт, хранение, вывод на ЖКИ и передача по
интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности
с указанием направления вектора полной мощности;
- действующие значения тока и напряжения, в том числе
измеренные на одном периоде частоты сети для целей анализа
показателей качества электроэнергии;
частота сети;
- коэффициент мощности;
- коэффициент искажения синусоидальности напряжения.
Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Дополнительные встроенные интерфейсы: PLC, RF, LoRa.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на токи до 100 А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые
журналы событий.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Дополнительный датчик тока в нейтральном проводе.
Счетчики имеют неразъемные корпуса и прозрачные клеммные
крышки для предотвращения хищения электроэнергии.
