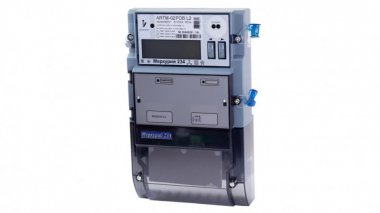

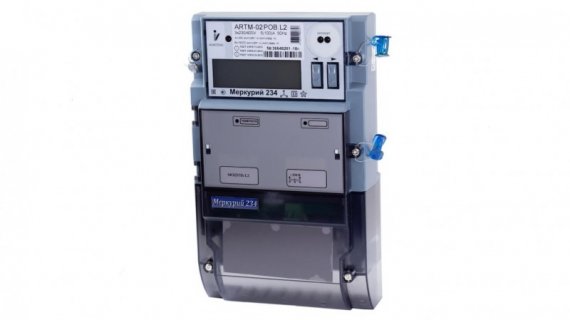

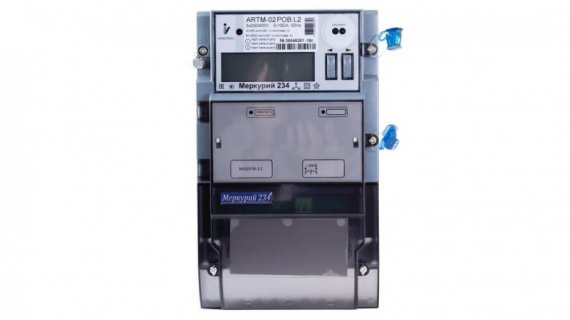

Mеркурий Счетчик для одно- или двунаправленного многотарифного учета 5(100) А, оптопорт, RS485, PRIME 234 ARTM(2)-02 (D)PBR.L4

Счетчик электрический Mеркурий 234 ARTM(2)-02 (D)PBR.L4 для одно- или двунаправленного многотарифного учета 3×230/400 В, 5(100) А, 1,0/2,0, оптопорт, RS485, PRIME

Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

ОСОБЕННОСТИ

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

энергия всего от сброса показаний;

энергия на начало текущих и 123 предыдущих суток;

энергия на начало текущего и 36 предыдущих месяцев;

энергия на начало текущего и предыдущего года;

расход за текущие и предыдущие сутки;

расход за текущий и 11 предыдущих месяцев.

Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:

мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;

действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;

значения углов между фазными напряжениями;

частота сети;

коэффициенты мощности по каждой фазе и по сумме фаз;

коэффициент искажения синусоидальности фазных кривых.

Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Встроенные интерфейсы: оптопорт и RS-485 во всех моделях.
Дополнительные интерфейсы на сменных модулях: RS-485, GSM, NBIoT, PLC, Ethernet, RF, CAN, LoRaWAN, ZigBee.
Возможность подключения резервного питания (6 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 или 100 А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS- кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика.
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
