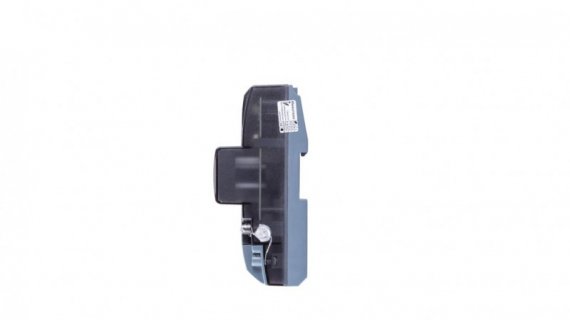

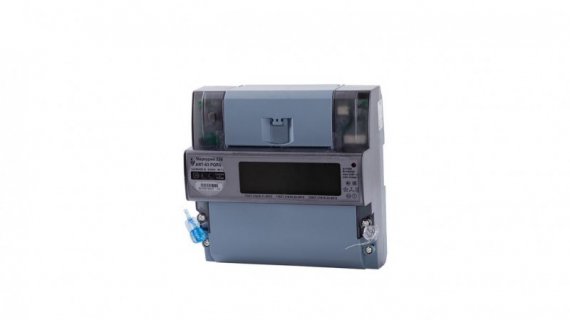

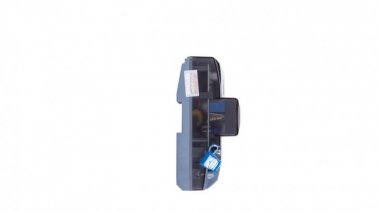

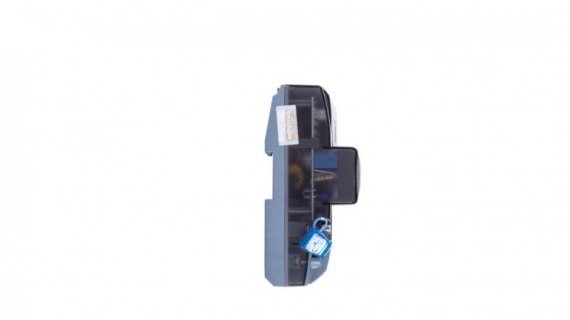

Меркурий Счетчик для многотарифного учета электроэнергии 3×230/400 В, 5(100) А, 1,0/2,0, оптопорт, LoRaWAN 238 АRT(2)-02 (D)POWF04

Счетчик электрический Меркурий 238 АRT(2)-02 (D)POWF04 для многотарифного учета электроэнергии 3×230/400 В, 5(100) А, 1,0/2,0, оптопорт, LoRaWAN

Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередачи.

ОСОБЕННОСТИ

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии. Счетчики имеют расщепленную архитектуру (сплит-счетчик) и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ. Измерение, учёт, хранение, вывод на ЖКИ выносного дисплея и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
• энергия всего от сброса показаний;
• энергия на начало текущих и 123 предыдущих суток;
• энергия на начало текущего и 36 предыдущих месяцев;
• энергия на начало текущего и предыдущего года;
• расход за текущие и предыдущие сутки;
• расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
• мгновенные значения активной, реактивной и полной мощности
по каждой фазе и по сумме фаз с указанием направления вектора
полной мощности;
• действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
• значения углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз;
• коэффициент искажения синусоидальности фазных кривых.
Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь.
Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Оптопорт во всех моделях.
Дополнительные встроенные интерфейсы: PLC, RF, LoRa.
Автоматическая самодиагностика с запоминанием ошибок и индикацией их на выносном дисплее.
Наличие встроенного реле на 100А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.
