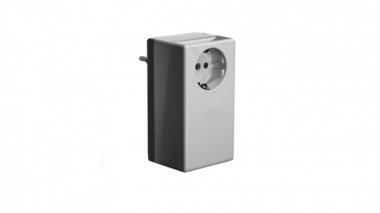

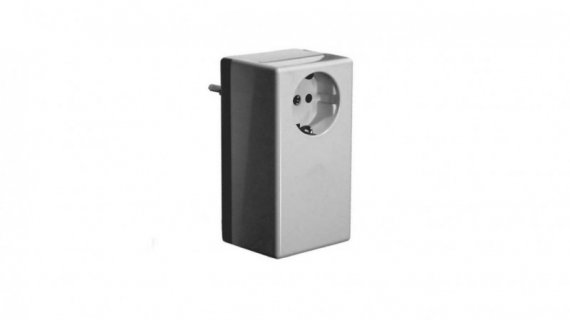

Меркурий Технологический модем для программирования сетевых адресов абонентских устройств Т-модем 223 PLC-I+

Технологический модем «Меркурий 223» (далее ТМ) используется для программирования сетевых адресов абонентских устройств (счётчиков электрической энергии со встроенными PLС-модемами серий «Меркурий»), предназначенных для применения в составе системы автоматизированного сбора данных по силовой сети «Меркурий-PLC».

Для связи с внешним миром ТМ имеет два интерфейса: технологический PLC-интерфейс, который используется собственно в процессе программирования счётчиков (выведен на розетку верхней крышки корпуса) компьютерный USB 1.1 Совместно с ТМ используется программа «TMcomm.exe».

При подключении ТМ к персональному компьютеру, в составе имеющихся у него системных устройств появляется виртуальный COM -порт через который в дальнейшем и осуществляется управление процессом программирования со стороны прикладного ПО.

При обмене данными ТМ использует «технологический» режим связи с абонентским устройством. В этом режиме данные в обе стороны передаются с использованием «быстрой» (100 бит/сек) относительной фазовой манипуляции на частоте 20 кГц и с заниженными в 10 раз уровнями сигналов. Формат управляющих пакетов описан в документе Интерфейс абонентских устройств.

Внимание! Розетка на верхней крышке ТМ предназначена исключительно для подключения и программирования счётчиков серий «Меркурий». Использование её в других целях может повлечь за собой повреждение устройства!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
